水質處理 WATER TREATMENT問題及其解決辦法

TEST KITS &EQUIPMENT常用化驗工具使用方法

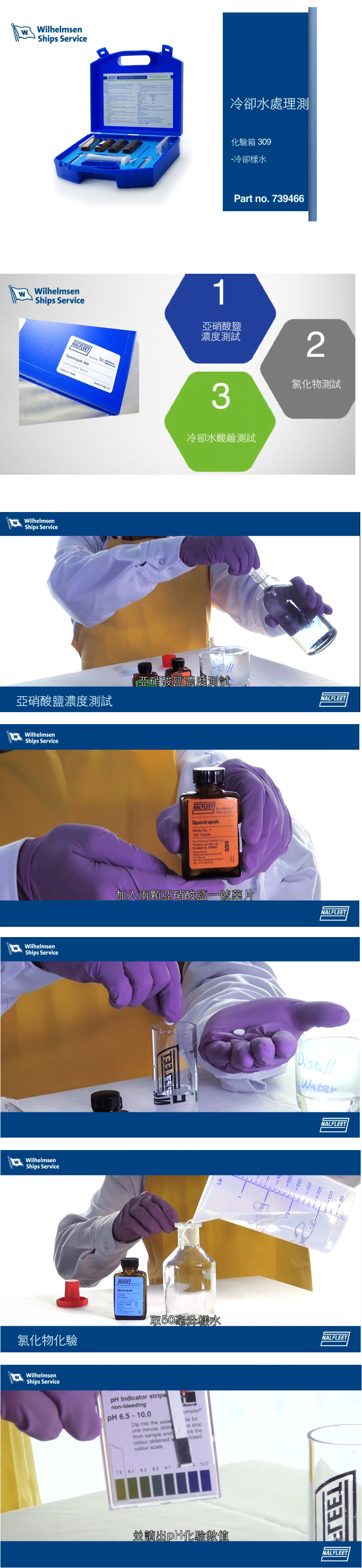

冷卻水化驗箱 SPECTRAPAK 309

產品屬類：661 產品編號：739466

冷卻水處理劑　　亞硝酸鹽，總雜質(氯化物)和酸堿質(PH)

亞硝酸鹽化驗:

1.用注射器取5毫升樣水， 并放入準備好的試管內。

2.再加蒸餾水至50毫升。

3.加入2片亞硝酸鹽1號藥片，然后搖至粉碎(或用準備好的棍棒壓碎之)，此時樣水應為白色。

4.加入1片亞硝酸鹽2號藥片，并搖至粉碎。

5.連續加入亞硝酸鹽2號藥片，直至變為粉紅色并保持至少1分鐘。

計算：亞硝酸鹽(PPM)=2號藥片的數字×180

例如：如果使用了9片，亞硝酸PPM=9×180=1620PPM

6.將得到的結果記錄在記錄簿上，再記錄下取樣地點和日期。

氯化物(總雜質)化驗：

1.取樣水50毫升，并放入準備好的試管內。

2.加入一片氯化物藥片，并搖至粉碎，如果有氯化物存在樣水應變為黃色。

3.重復加入藥片，毎次加1片，直至由黃色變為橙色或棕色為止。

計算：氯化物(PPM)=(用藥片的數字)×20-20

例如：如果使用了3片，則氯化物PPM=3×20=40PPM

4.將得到的結果紀錄在記錄簿上；再記錄下取樣地點和日期。

酸堿值(PH)化驗：

1.取一張有條紋的試紙浸沒在樣水中，將其顏色部分全部浸入。

2.比對顏色并讀出PH值。

3.將得到的結果記錄在記錄簿上，再記錄下取樣地點和日期。

備件：可從 WILHELMSEN補充標準藥劑。

試劑 產品編號

亞硝酸1號藥劑 661 555623

亞硝酸2號藥劑 661 555631

氯化物藥劑 661 555656

PH試紙(5.6-10) 661 555698

塑膠取樣瓶 661 555714

低壓爐水化驗箱 SPECTRAPAK 310&SPECTRAPAK 315

產品屬類：661 產品編號：739474 /739490

鍋爐水處理劑 酚酞堿性和總雜質(氯化物)

酚酞堿性化驗：

1.取200毫升樣水，并放入準備好的帶有蓋子的試瓶中。

2.加人一片酚酞堿性藥片，并搖至粉碎，如果有酚堿性存在，則樣水變為藍色。

3.再加入藥片，直至由藍色變為永久性黃色。

計算：酚酞堿性PPM(碳酸鈣)=(用藥片的數字) ×20-10

例如：如果使用了8片藥片，則酚堿性=8×20-10 = 150PPM

4.將得到的結果紀錄在記錄簿上，再紀錄下取樣地點和日期。

總雜質(氯化物)化驗：

1.如壓力為30公斤/厘米2以下的鍋爐，取樣水50毫升，放入準備好的帶有蓋子的試瓶中。

2.加入一片氯化物藥片，并搖至粉碎，如果有氯化物存在，樣水應變為黃色。

3.再加入藥片，直至樣水由黃色變為橙色/棕色為止。

氯化物(含量)計算(50毫升樣水)：氯化物(PPM)=(用藥片的數字) ×20-20

例如：如果使用了4片.則氯化物PPM = 4×20-20=60PPM

4.將得到的結果記錄在記錄簿上，再記錄下取樣地點和日期。

備件：可從WILHELMSEN補充標準藥劑

試劑 產品編號

酚酞堿性藥片 661 555664

氯化物藥劑 661 555656

PH試紙 661 555706

器具 產品編號

200毫升取樣瓶 661-555557

**除氧劑比色器 661-555565

**10毫升比色式管 661-555599

**濾紙(2×100張) 661-555730

備注：因Spectrapak 310 Spectrapak 315 化驗箱中，所備化驗項目相同，但另具除氣劑化驗器材(參照Spectrapak312or313)而有區分，故在產品名稱帶有符號**者，僅為 Spectrapak 315 內容物。

爐水化驗箱311 SPECTRAPAK 311

產品屬類：661 產品編號：739482

磷酸鹽，酚酞堿性及總堿性，總雜質(氯化物)及酸堿值(PH)

聯氨化驗請使用SPECTRAPAK 312化驗箱

磷酸鹽化驗(PPM PO4)：

1.準備比色板及2只10毫升的試管。

2.將磷酸鹽比色盤插入比色板內。

3.將爐水樣水注入2個試管內(各注入10毫升)。

4.將其中一個試管插入比色板左邊洞內。

5.將另一個試管加入一片磷酸鹽藥片，強力搗碎，使之混合。

6.約10分鐘后，將此試管插入比色板右邊洞內。

7.將比色板迎向燈光處。

8.轉動比色板，以得到相似的顏色。

9.記錄讀數在記錄簿上，以及取樣地點及日期。

酚酞堿性(PPM碳酸鈣)化驗：

1.取200毫升樣水，并放入準備好的帶有蓋子的試瓶中。

2.加入一片酚堿性藥片，并搖至粉碎。

3.如果有酚堿性存在，則樣水變為藍色。

4.再加入藥片，直至由藍色變為永久黃色。

計算：酚酞堿性:PPM(碳酸鈣)= (用藥片的數字)×20-10

例如：如果使用了 12片藥片，則酚酞堿性=12×20 —10=230PPM

4.將得到的結果記錄在記錄簿上，再記錄下取樣地點和日期，

5.保留此樣水做總堿性化驗。

總堿性(PPM碳酸鈣)化驗：

1.繼續使用酚堿性的樣水，加一片總堿性藥片，并搖至粉碎。

2.再加入藥片，直至變為永久性的紅色或粉紅色。

3.計算藥片用量及下列計算公式：總堿性PPM(碳酸鈣)=(用藥片的數字) ×20-10

例如：如果使用了 12片酚堿性藥片及5片的總堿性藥片

=[(12 + 5 ) ×20]-10 = 330PPM

將得到的結果記錄在記錄簿上，再記錄下取樣地點和日期。

總雜質(氯化物)化驗(PPM氯離子)

總雜質含量的多寡決定樣水的用量，為了節省藥片，總雜質含量高的使用較少的樣水。 例如：總雜質較低使用100毫升的樣水：總雜質較高使用50毫升的樣水。

1.將樣水放入準備好的帶有蓋子的試瓶中。

2.加入一片氯化物藥片，并搖至粉碎。如果有氯化物存在，樣水應變為黃色。

3.再加入藥片，直至樣水由黃色變為永久性紅磚色。

4.計算藥片用量及下列計算公式：

例如：如果使用100毫升的樣水，總雜質PPM = (用藥片的數字) ×10-10

例：如果使用4片藥片，則總雜質= 4×10-10=30PPM

例如：如果使用50毫升的樣水，總雜質PPM = (用藥片的數字) ×20-20

例：如果使用4片藥片，則總雜質= 4×10-20=60PPM

如果總雜質含量還要再多，尚可再減少樣水的使用量。如相反，則可增加樣水的使用量。5.將得到的結果記錄在記錄簿上，再記錄下取樣地點和日期。

酸堿值(PH)化驗：7.5～14.0為爐水使用，6.5～10.0為冷凝器冷凝水使用。

1.取50毫升的樣水放入塑膠容器內。

2.請使用白色0.6公克的小匙，加入一匙的PH試藥到樣水內，再攪拌使其溶解。

3.選用正確的PH值試紙，將其浸入樣水中約10秒鐘。

4.從樣水中取出試紙，比對顏色并讀出PH值。

5.將得到的結果記錄在記錄簿上，再記錄下取樣地點和日期。

備件：可從WILHELMSEN補充標準的替換藥劑

試劑              產品編號

磷酸鹽藥片              661 555649

氯化物藥片              661 555656

酚酞堿性藥片              661 555644

總堿性藥片              661 555672

試紙(7.5～14/5.5～10&PH試劑)              661 555706

過濾紙              661 555730

聯氨藥劑              661 555680

器具              產品編號

250毫升的試管              661 555557

Lovibond 2000比色板              661 555565

磷酸鹽比色片              661 555573

10毫升的試管              661 555599

聯氨比色片              661 555581

WILHELMSEN AQUAGUARD? AUTO-DOSING EQUIPMENT INTRODUCE

威爾森阿奎加德?自動投藥設備介紹

隨著科技水平的日新月異，船舶行業的自動化水平也得到了很大的提高，很多船上都已經開始按照無人機艙的標準來進行設計。但自動化水平的提高，往往讓操作人員或者船員對設備的依賴程度變得更高，以往由船員日常親手操控的工作往往變得不易實現，這樣也給很多設備帶來了巨大的隱患甚至后來的損壞，也給船舶管理者帶來很大的困擾和壓力。

一般來說，船舶的水處理主要分為2個關鍵系統：

蒸汽鍋爐水系統;

主副機冷卻水系統;

船舶的水處理對于船員的日常工作來說，應該是比較簡單的一項工作，但往往需要管理者親歷親為，并長期不懈保持下去。遇到船員交接班，還必須做好相應交接工作。但正是這種對操作者持之以恒的要求，往往卻會因為操作者本身的疏忽或者不重視而造成大的問題;

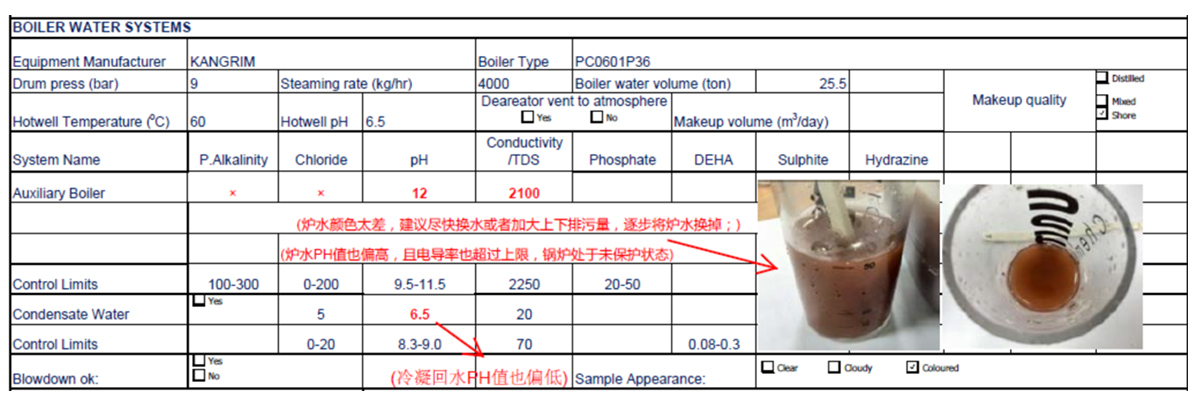

案例-1：

下面的照片是MV COSCO XXX在2014年的鍋爐水抽樣檢查中發現的：

從中我們可以看出，鍋爐水顏色紅黑，銹蝕嚴重，如果不立即采取措施，很可能1-2個月后，鍋爐的管子就會銹穿。

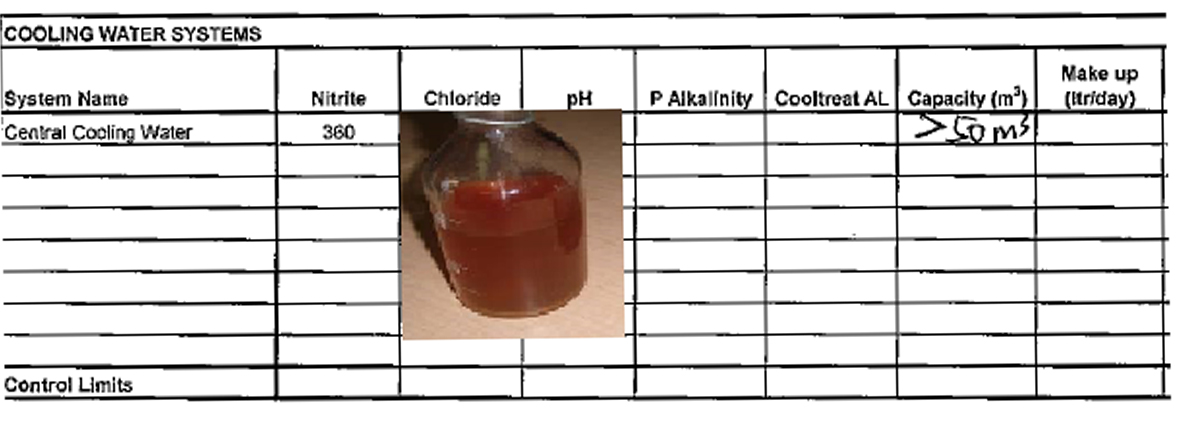

案例-2：

如下是我們2014年在另外一條船化學品技術服務時碰到的問題：

其中冷卻水顏色發紅，亞硝酸鹽濃度只有360ppm,遠低于要求最低值1500ppm;

以上2個案例可以說是相對普遍的想象，對于每年我們定期的化學品技術服務，我們都能發現類似諸多問題：

1 投藥泵損壞或者不能正常工作;

2 藥劑濃度過高或者過低;

3 水質化驗不合格;

4 化驗參數和實際結果不符;

5 化學品使用方法不正確;

6 投藥點及投藥量不正確;

正是鑒于如上日?；瘜W品服務中碰到的各種問題，考慮到現在船上的船員實際情況，因此我們推薦使用自動化程度更高的化學品投藥系統，即Aquaguard? AUTO-DOSIGN SYSTEM。

設備特點：

相比傳統的船員手工投藥或者只使用單一的投藥泵來進行投藥，使用NALTRAK AUTO-DOSING SYSTEM的特點及優勢在于：

2.1 持續不斷的監控和控制;

這樣可以使設備時時刻刻處于受保護狀態，保持設備的正常運轉及高效率;NALTRAK? 系統采用PLC控制單元 ，通過檢測單元的在線監控，實現及時補藥。

2.2自動進行藥劑投藥;

設備自動處理，避免了人為的因素;不會發生手工投藥對系統的沖擊，時刻保持系統藥劑濃度在設定的范圍內，保證系統的穩定性。同時系統具有各種在線提醒功能，如化學品低液位報警，突發海水泄露報警等問題;

2.3 控制范圍可調;

可以按照管理者的要求，輕松實現控制參數的改變;如果船舶的補給水質發生變化，或者蒸汽消耗量需求變大等情況，可以根據設備的要求 ，很容易進行對各項參數進行調整;

2.4 控制數據可以進行集中采集/備份等;

有利于船舶岸基管理者對船舶的監控。船上的自動化驗結果將保存在系統的控制單元，可以隨時將保存的數據發到公司管理者手中，且數據是系統自動生成，不會出現被篡改/編輯的可能。

2.5 日常操作簡單，降低船員管理負擔;

不需要船員頻繁的對水質進行化驗，設備將按照設定的參數自動執行，只需要1-2個月化驗一次做系統對比性測試，以驗證系統未偏離設定參數范圍工作。

2.6 降低藥劑消耗費用;

由于設備的精細化自動投藥管理，使藥劑的消耗出具最合理的用量水平，相對于使用手工的投藥方法，能夠節省部分的藥劑浪費;
